废气治理沸石转轮吸附浓缩设备在结构和功能上可分为三部分：转轮前预处理部分、沸石转轮浓缩部分、废气焚烧室部分。

　　一、转轮前预处理部分

　　转轮前预处理分为调温调湿和过滤部分构成。调温调湿主要是针对涂装车间喷漆室采用文丘里水幕处理前处理废气后排放得废气具有低温高湿（温度20℃~30℃，湿度80%~95%左右）的特点采取升温调湿的方式提高进转轮前空气的温度降低空气含湿量达到转轮最佳吸附温湿度（温度40℃，湿度＜90%）状态。

　　过滤部分通过采用不同等级过滤器组合作用除去进转轮的大颗粒物质，使转轮对VOCs进行处理。

　　二、沸石转轮浓缩部分

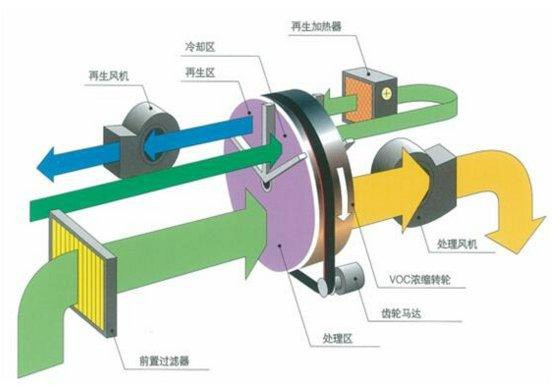

　　沸石转轮部分依据功能分三个区，吸附区、脱附区、冷却区。

　　驱动电机通过链条传动带动转轮旋转，通过调整转轮的转速调整沸石转轮的处理效率。

　　吸附区将车间废气进行过滤处理，利用沸石转轮的吸附性将废气中的苯、甲苯、二甲苯、乙酸乙酯、丁酮、异丙醇和醚类等吸附在转轮中，达标气体经过过滤后直接排放；转轮脱附区的温度在200℃左右高温风反吹作用下转轮中沸石分子与VOCs分子间的范德华力和静电吸引力被破坏。

　　VOCs被浓缩成原来5~20倍的高浓度气体。冷却区通过低温风将转轮温度冷却下来进行下一个阶段的废气吸附。

　　三、废气焚烧室

　　为VOCs裂解提供一个750℃~800℃高温的环境，在高温环境下VOCs和氧气发生氧化反应生成二氧化碳和水并释放出大量的热。

　　目前市场上常见的有两床式RTO、三床式RTO和旋转RTO三种，设计选型时根据现场废气量、废气浓度、后级用热需求、场地及后期使用维护成本等综合考虑进行选择。
