定型机油烟净化回收解决方案

一、项目及现场概况

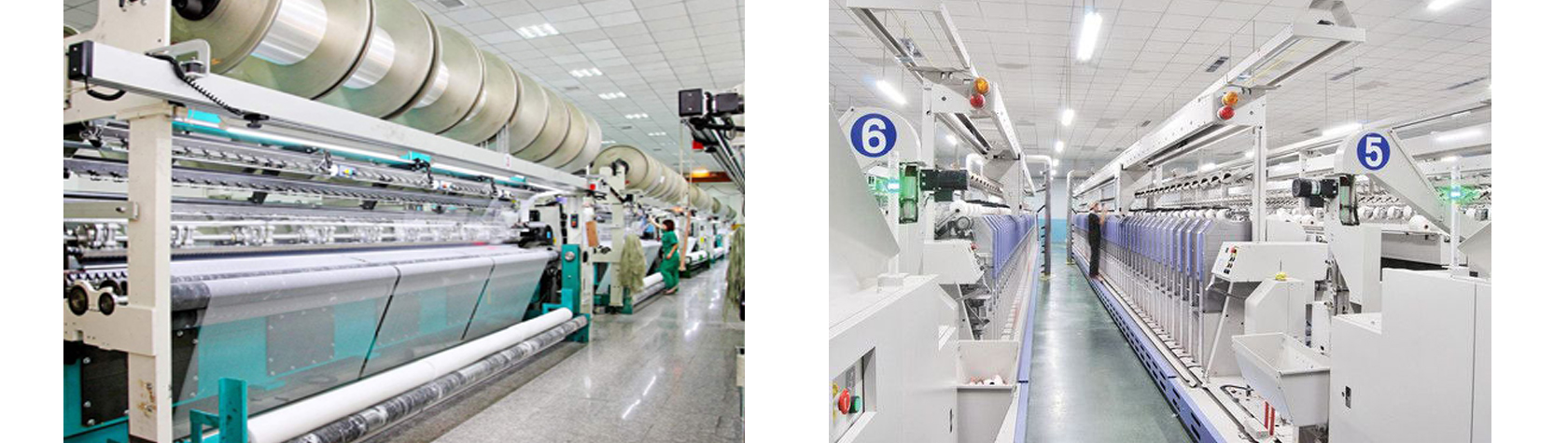

山东某纺织印染厂在车间中有数台定型机,现在要符合国家节能减排的要求和相关法规,拟对这些油烟进行净化环保治理,相关资料如下:
1) 每条生产线上有两台相同的排风机:6#,7.5KW,每台风机的排烟量约为13000 m3/h,那么一条生产线的总排烟量约为26000 m3/h。(热风)
2) 定型机烘箱的温度180℃-200℃,管道的烟气温度约为140℃
、技术分析和目标效果
纺织过程中高温把布匹和助剂里的有机油份、染料、助剂、纤维类颗粒物等污染物质蒸发为气态的高温油雾。典型的八箱定型机烟气量大约为10000m³/h,含尘(上述染物)浓度大约是800mg/m³,普通的水浴和机械方式去除率很低,直接采用静电除尘设备也达不到满意的效果,根本过不了环保审查。
目标效果:烟气排放符合《大气污染物综合排放标准》(GB16297-1996)的要求,实现达标排放;坚持安全、经济、适用,并兼顾美观的原则。

三、油烟净化工艺流程
工艺流程说明:从定型机中挥发出来的高温油烟废气,经过管道送到我司热交换降温器中,降温后的烟气进入工业静电式烟雾净化设备,在高压静电的作用下,烟气中的绝大部分油份被滤除掉(电场净化率≥98%),然后再由引风机直接抽风排放,油类物质二次回收。

、设备的工作原理及特点

 天清佳远®工业静电式烟雾净化设备是利用阴极在高压电场中发射出来的电子,以及由电子碰撞空气分子而产生的负离子来捕捉油烟粒子,使油烟粒子带电,再利用电场的作用,使带电油烟粒子被阳极所吸附,以达到除油烟的目的。

五、回收效益
油烟回收量取决于烟气的油烟浓度,回收量可通过以下的公式计算:G(回收量)=Q (烟气量)×T(工作时间)×C(油烟浓度)×η(去除率)
每台定型机废气量为21753m³/h,含油浓度按0.35g/m³计算,工作时间24时,当去除率为95%时,可算出每台每天回收的废油量为173.59kg.若废油售价按3.0元/kg计,每年按11个月计,则每年可以产生的经济效益为:G(回收量)=21753×0.35×24×0.95=173.59KgM(效益)={[G(回收量)×3. 0元/ kg]-E}×330天/年={173.59kg/天×3.0元/kg-393.72元/天}×330天/年=41926.5元/年
由此可见,工业静电式烟雾净化设备收集下来的油分产生一定的经济效益,不单可以抵消设备运行费用,还可以在一定时期内全额回收设备总投资,具有很好的经济效益。
※(以上数据仅供参考,烟气的含油浓度根据用户的工艺情况略有出入)
